珑璟光电公布LBS衍射光波导AR模组
珑璟光电今天正式公布了首个基于LBS激光光机的衍射光波导AR模组。据悉， 其在2021年中与ST（意法半导体）合作，近期发布原型机。此外，量产机型计划在年内正式上市销售。
波导片产品是珑璟光电针对LBS光机专门开发的衍射方案，出瞳距离为20mm，眼动范围10mm*10mm，镜片厚度0.5mm，透过率85%，外形可裁切。

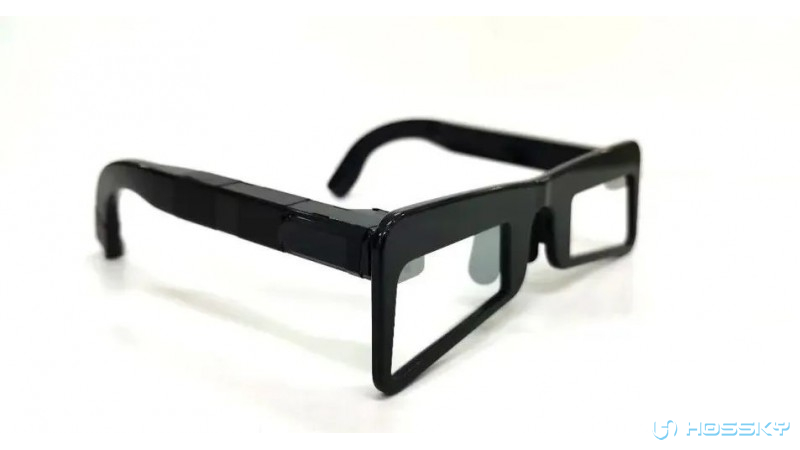

基于LBS光机的原型AR眼镜
显示效果
LBS光机显示原理图

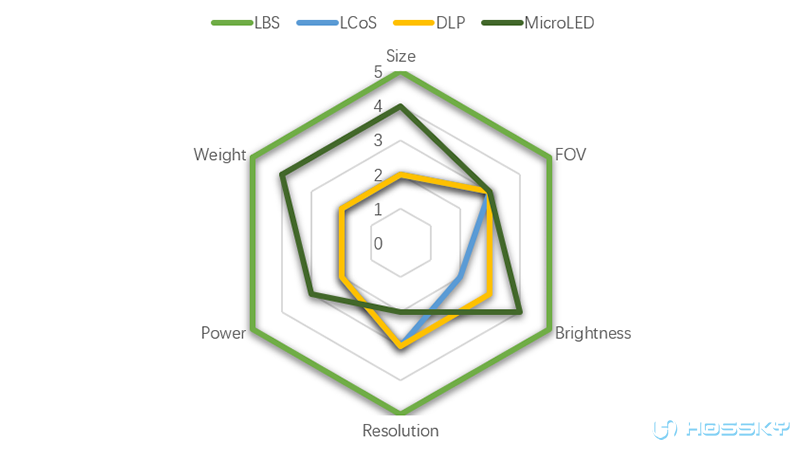

主流光机重要参数对比

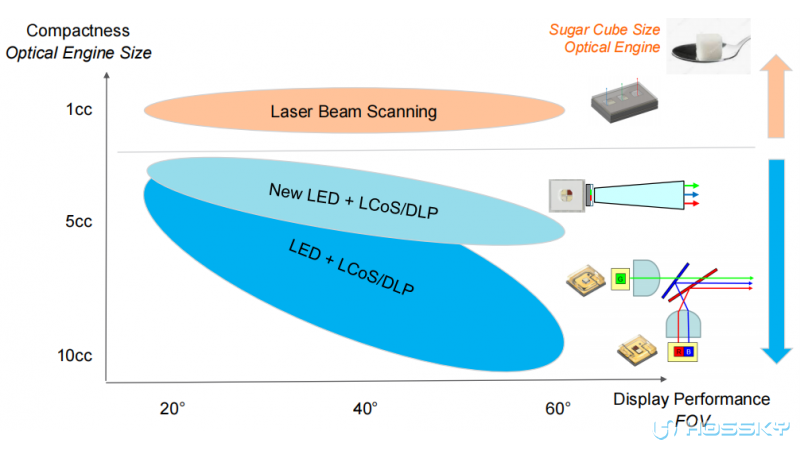

不同方案体积对比
该方案有以下几个特点：
1、体积极小。普通方案的光机往往会使用多片透镜，并且为了压缩体积，使用了价格高昂的非球面透镜。该方案光源通过准直后，无投影光路可直接出光，无需多个透镜、棱镜来投影。既缩小了体积，又降低了成本。
2、FOV大。该方案最大支持56°，使用两片正交扫描的振镜，Horizontal方向支持±14°扫描，Vertical方向支持±9°扫描。并且配合珑璟光电研发的扫描算法，能自动扫描任意画面大小的图像，自动校准RGB对准误差。
3、亮度高。通常LCOS，DLP反射会有一定损失。该方案使用激光光源，轻松超过1000000nits，无需额外的照明光学结构，光能利用率更高。
4、功耗低。该方案功耗比普通方案更低，约为350mW。
5、对比度更高。通常LCOS，DLP方案均不够完美，有多种原理级难处理的杂光。由于该方案是扫描成像，对于不显示的像素，没有残留杂光，对比度达极高。
6、其他方案均存在投影光路的问题，由于装配和工艺的误差，导致成像光束准直要求很高。而LBS方案使用扫描成像，成像光束准直性好，无辐辏误差。在体验效果和长时间佩戴上更有优势。
